EMS – система энергетического менеджмента

Система энергоменеджмента (EMS — Energy Management System) представляет собой комплекс аппаратных и программных средств, позволяющий оптимизировать объемы энергозатрат, прогнозировать и контролировать процессы использования необходимого количества энергоресурсов.
Компания МАДЕК предлагает к внедрению систему энергоменеджмента, базирующуюся на приборах производства завода SATEC (Израиль)

МАДЕК

28 лет опыта в энергетике Украины

SATEC

33 года опыта в создании приборов и систем по измерению электроэнергии

НПП МАДЕК – официальный партнер SATEC на территории Украины

Ключевые факторы создания системы энергоменеджемента (EMS):

Разница между тарифными планами электроснабжения (может достигать до 20%)
Выбор наиболее экономичного источника энергоснабжения
Абонентская плата за присоединение (плата за инфраструктуру)

Повышение энергоэффективности и моментальный анализ результата от внедрение энергоэфективных решений
Контроль качества и количества электроэнергии
Баланс энергии и контроль энергопотребления

Этапы внедрения системы EMS:

Типовые места для установки приборов Satec

Главные ввода (точки разграничения балансовой принадлежности)
Основные мощностные потребители
Переменные сезонные/суточные потребители
Потребители, надежная работа которых наиболее зависит от качества электроэнергии
Контроль и учет энергопотребления ресурсов арендаторов
Зоны общего пользования (возможно использование «виртуального счетчика»)

Архитектура системы EMS (пример)

Основные измерительные приборы

Многоканальный измерительный прибор Satec BFM136/2

Характеристики:

Модульный дизайн или блочный
18, 24,30, 36, 42 или 54 измерительных канала
Модули дискретных входов, реле и аналоговых выходов – 18DI; 4DI/4RO; 4AI
Цветной ЖК-дисплей (опция)
256 Мб энергонезависимой памяти
Протоколы: Modbus, МЭК60870-5-101/104, DNP 3.0
Контроль качества электрической энергии
ETH, RS-485, USB в базе
Многотарифная система учета

Измерение и анализ электроэнергии

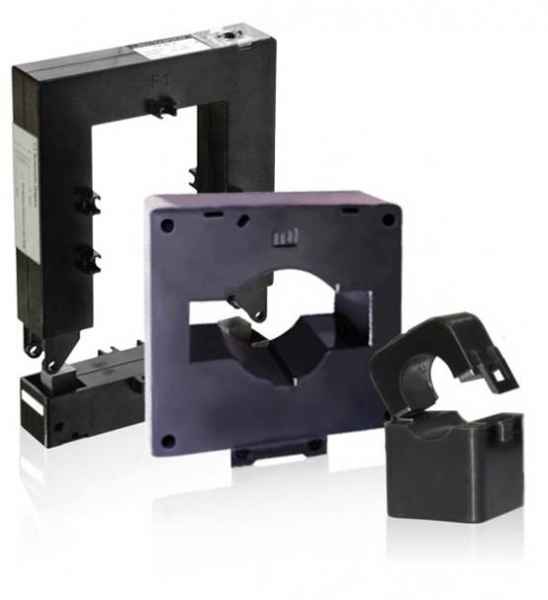

Специальные высокоточные трансформаторы

pic16

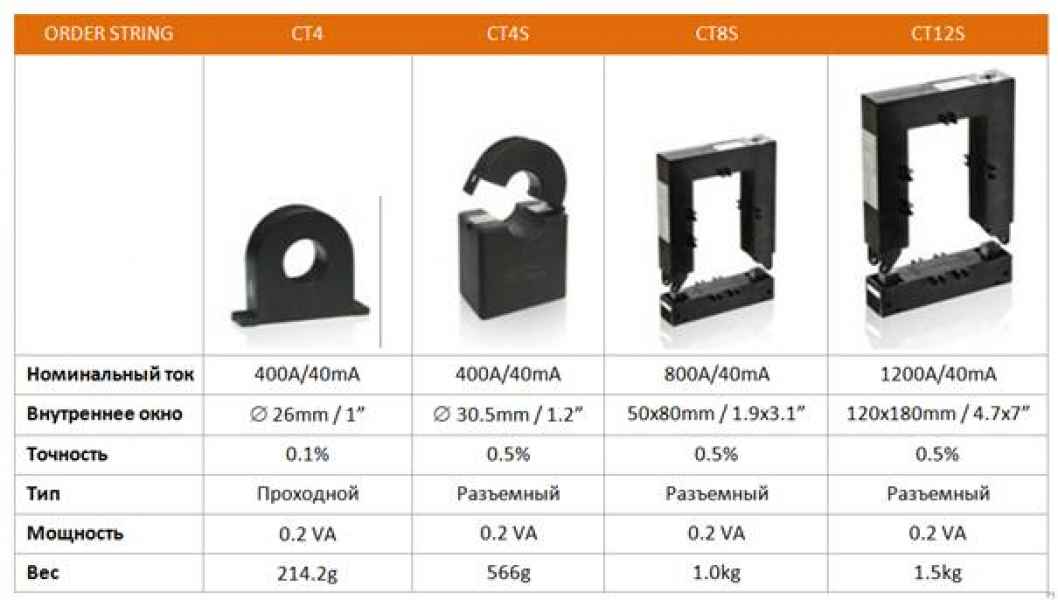

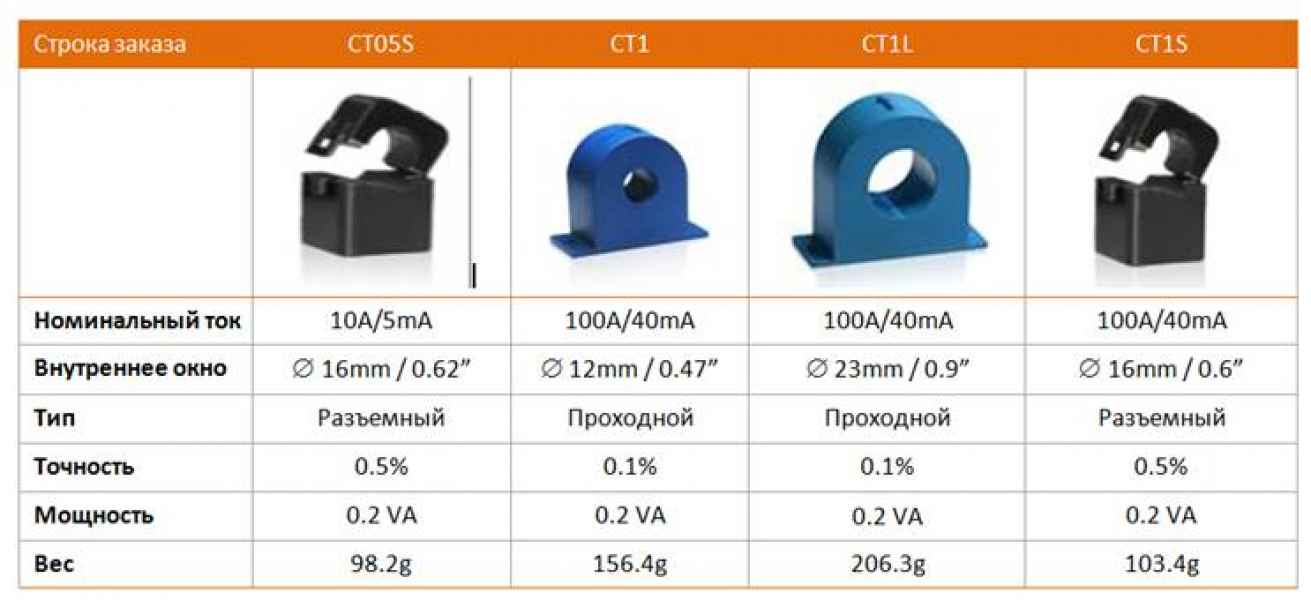

Характеристики:

Расстояние до прибора – до 200 метров
Возможность работы с разомкнутыми вторичными цепями
Номинальный ток – 10А – 3000А
Измеряемый ток 0.05А – 3000

Компания МАДЕК предлагает к внедрению систему энергоменеджмента, базирующуюся на приборах производства завода SATEC (Израиль)

PM175 – Анализатор качества электроэнергии

Контроль качества электроэнергии:

Контроль качества электроэнергии согласно ГОСТ13109-97, ГОСТ51317, EN50160, ГОСТ Р 32144-2013
Осциллографирование токов и напряжений
Направление гармоник (выявление источника искажений)
Измерение дозы фликера согласно МЭК 61000-4-15

Регистрация данных:

12 журналов за записи данных в энергонезависимую память

Программируемый логический контроллер:

16 программируемых уставок
2 дискретных входа/2 программируемых реле/2 аналоговых выхода

Связь:

2 независимых коммуникационных порта (RS232/RS422, RS485, Ethernet, Profibus DP)

PM130 PLUS - Многофункциональный измерительный прибор (МИП) – телемеханика, АСДУЭ, АСТУЭ

Измерение напряжений, токов, частоты, мощностей, cos ф, несимметрии токов и напряжений, тока нейтрали и их усредненных значений.
Измерение действующих значений (True RMS)
Диапазон измерения токов 1-200% Iном
Класс точности 0.5S
Журнал событий, журнал для записи данных
Присвоение меток времени
Базовый контроль КЭ: измерение КИС по току и напряжению, индивидуальные гармоники до 40-й

Специализированное программный комплекс

Характеристики:

Он-лайн контроль за всеми параметрами сети, архивация данных
Полный набор инструментов для создания системы биллинга
Нормирование потребления
Регистрация аварийных событий
Импорт/Экспорт данных
Моментальное информирование по настраиваемому алгоритму

Возможности системы

По какому тарифу общий платеж за электроэнергию будет дешевле?

Моментальный рассчет. Сравнение платежных программ. Наглядный интерфейс.

Тепловая карта

Возможность наглядно отследить минимальный и максимальный расход электроэнергии. Время и день максимального потребления.

Можно сравнить время работы одного из потребителей электроэнергии. Стоит обратить внимание на 3 кВт, которые есть всегда. 3 кВт * 10 часов, это 30 кВт ч каждый день. = 1800 грн. расходов в месяц, которые можно убрать.

Детальный график потребления электроэнергии по участкам

Удобное отслеживание аномалий (отклонения от тренда)

Сравнение потребления в период времени

Виртуальные приборы: суммируют в реальном времени потребление с нескольких вводов. Таким образом мы можем контролировать суммарное потребление объекта даже если он получает питание от разных источников.

Пример экономии

Контроль за работой вентиляции

Из графика мы видим, работа вентиляции имеет постоянный график, который повторяется каждые сутки. 22.09 вентиляция была переведена в экономичный режим. Убранно ночное потребление. Снижено пиковое потребление Экономия порядка 4 кВтч * 8760 = 70 000 Грн/год.
